Блок реле зовнішніх пристроїв є елементом системи, що забезпечує пожежну безпеку на об'єкті. Даний елемент мережі призначений для збільшення кількості силових релейних з'єднань приладів ППУ-П, ПУ-П. Блок підтримує зв'язок із зовнішніми пристроями по двох каналах інтерфейсу RS485, основному і резервному.

Керувальні пристрої підтримують до восьми блоків БРВУ, кожен з яких має 8 адресних реле типу «сухий контакт», з яких 4 слабкострумових і 4 силових. Група силових реле може також бути включена при замиканні зовнішніх ланцюгів, що підключаються до БРВУ.

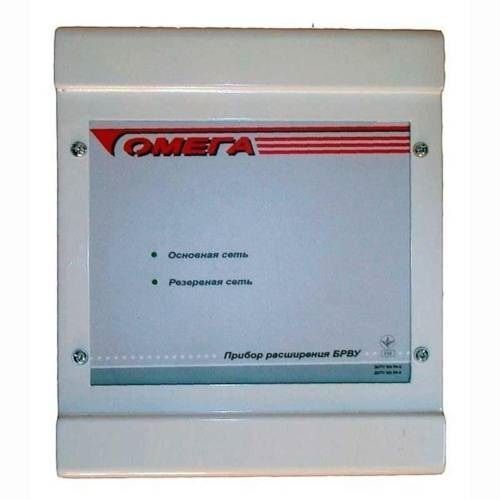

Блок має навісну конструкцію і складається з:

· металевого корпусу з замком на передній панелі і 4-ма кріпильними отворами діаметром 4.5 мм для монтажу;

· внутрішньої панелі, на якій виконано збірку основних вузлів блоку;

· клеми на нижній стінці пристрою, через які здійснюється підключення зовнішніх ланцюгів;

· гвинта заземлення на задній стінці.

Пристрій містить плату блоку БРА, який управляє чотирма або вісьмома вихідними реле. БРВУ відповідає вимогам Національного стандарту України ДСТУ ЕN 54 в частині 2 -Прилади приймально-контрольні пожежні, а також 4 вимоги до електроустаткування і сповіщувачів.

Експлуатаційні характеристики

Блок необхідний для постійного функціонування в мережі пожежної сигналізації і може здійснювати прийом команд від приладів управління ППУ-ПТ, ПУ-П. Блок також необхідний як проміжна ланка для управління зовнішніми пристроями, включення і відключення засобів димовидалення, вентиляції, пожежогасіння тощо.

Блок містить вбудоване джерело, що забезпечує основне і резервне живлення 24 В. Також існує модифікація приладу з контактними реле, що допускають комутацію напруги 220 В. Струм на релейних виходах не перевищує 5 А. Індикація наявності живлення здійснюється за допомогою світлового сигналу на лицьовій панелі приладу. В процесі функціонування БРВУ постійно контролює обрив і коротке замикання каналів підключення зовнішніх пристроїв сигналізації.
